Производственият процес на фланци за заваряване на муфа е щателна и многоетапна процедура, която съчетава прецизно инженерство с висококачествени материали. Като доставчик на фланци за заваряване на муфа, аз съм добре запознат с всеки аспект на този процес и се вълнувам да го споделя с вас.
Избор на материал
Първата и най-важна стъпка в производството на муфа - фланци за заваряване е изборът на материал. Изборът на материал зависи от различни фактори като предвиденото приложение, средата, в която фланецът ще работи, и условията на налягане и температура, които ще издържи. Обичайните материали, използвани за фланци за заваряване на муфа, включват въглеродна стомана, неръждаема стомана и легирана стомана.
Въглеродната стомана е популярен избор поради своята достъпност и добри механични свойства. Подходящ е за приложения с общо предназначение, където устойчивостта на корозия не е основна грижа. Неръждаемата стомана, от друга страна, предлага отлична устойчивост на корозия, което я прави идеална за приложения в химическата, хранително-вкусовата и морската промишленост. Легираната стомана се избира, когато се изисква по-висока якост и по-добра производителност при повишени температури.
Изрязване и оформяне
След като е избран подходящият материал, следващата стъпка е изрязване и оформяне. Суровината, обикновено под формата на стоманена плоча или заготовка за коване, се нарязва на необходимия размер и форма. Това може да се направи с помощта на различни методи на рязане като плазмено рязане, лазерно рязане или трион.
Плазменото рязане е бърз и ефективен метод, който използва високоскоростна струя йонизиран газ за разтопяване и отстраняване на метала. Лазерното рязане, от друга страна, осигурява високо прецизно рязане с тесен прорез, което го прави подходящо за приложения, където се изискват строги допуски. Рязането е по-традиционен метод, който често се използва за рязане на дебели материали.
След нарязване заготовката се оформя в основната форма на гнездо - заваръчен фланец. Това обикновено се извършва чрез процес, наречен коване или машинна обработка. Коването включва нагряване на заготовката до висока температура и след това използване на чук или преса за нейното оформяне. Коването подобрява механичните свойства на фланеца чрез подравняване на структурата на зърната на метала. Машинната обработка, от друга страна, използва режещи инструменти за отстраняване на материал и създаване на желаната форма. Това е по-прецизен метод, който може да постигне сложни геометрии.
Пробиване и пробиване
След като фланецът е оформен, следващата стъпка е пробиване и пробиване. По обиколката на фланеца се пробиват дупки за завинтване, а в центъра се създава отвор, в който да влезе тръбата. Размерът и разстоянието между дупките се определят от стандарта за фланец, който се следва, като ASME B16.5 или DIN стандарти.
Пробиването обикновено се извършва с помощта на бормашина или CNC обработващ център. Отворите трябва да бъдат пробити точно, за да се осигури правилно подравняване и уплътняване, когато фланецът е монтиран. Пробиването се използва за създаване на гладък и прецизен вътрешен диаметър на тръбата. Това е важно за осигуряване на правилно прилягане и предотвратяване на течове.
Подготовка за заваряване на муфа
Зоната за заваряване на муфата е критична част от фланеца за заваряване на муфата. Това е мястото, където тръбата ще бъде заварена към фланеца. За да се подготви зоната за заваряване на гнездото, вътрешността на гнездото се обработва до определена дълбочина и диаметър. Повърхностното покритие на гнездото също е внимателно контролирано, за да се осигури добра заваряемост.
Към ръба на гнездото често се добавя фаска, за да се улесни процеса на заваряване. Тази фаска спомага за създаването на по-добра заваръчна връзка, като позволява на заваръчния метал да се влива по-лесно във връзката. Заваръчната зона на гнездото също се проверява за всякакви дефекти като пукнатини или порьозност преди заваряване.
Заваряване
Заваряването е процесът на свързване на тръбата към гнездото - заваръчен фланец. Има няколко метода на заваряване, които могат да се използват, включително електродъгово заваряване с екранирана метална дъга (SMAW), електродъгово заваряване с газов волфрам (GTAW) и електродъгово заваряване с газ (GMAW).
Екранирано електродъгово заваряване, известно още като заваряване с пръчка, е прост и универсален метод на заваряване, който използва консумативен електрод, покрит с флюс. Флюсът предпазва заваръчната вана от атмосферно замърсяване. Заваряването с газова волфрамова дъга, известно още като TIG заваряване, използва неконсумативен волфрамов електрод и инертен газ като аргон за защита на заваръчната вана. Осигурява висококачествена заварка с добър контрол върху вложената топлина. Газовото електродъгово заваряване, известно още като MIG заваряване, използва консумативен електрод и защитен газ за защита на заваръчната вана. Това е бърз и ефективен метод на заваряване, който е подходящ за високопроизводителни приложения.
По време на процеса на заваряване се прилагат строги мерки за контрол на качеството, за да се гарантира целостта на заваръчната връзка. Заваръчният шев се проверява за дефекти като липса на стопяване, порьозност и пукнатини, като се използват методи за неразрушителен тест, като ултразвуково изследване, радиографско изпитване или изследване с магнитни частици.
Термична обработка
След заваряване муфата - заваръчният фланец може да бъде подложен на топлинна обработка за облекчаване на остатъчните напрежения и подобряване на механичните свойства на заваръчната връзка. Топлинната обработка включва нагряване на фланеца до определена температура и след това охлаждане с контролирана скорост.
Има различни видове процеси на топлинна обработка, като отгряване, нормализиране и темпериране. Отгряването се използва за омекотяване на метала и облекчаване на вътрешните напрежения. Нормализирането се използва за усъвършенстване на структурата на зърната и подобряване на механичните свойства на метала. Закаляването се използва за намаляване на твърдостта и крехкостта на метала след закаляване.
Повърхностна обработка
Последната стъпка в производствения процес на фланци за заваряване на муфа е повърхностната обработка. Повърхностната обработка се извършва, за да предпази фланеца от корозия и да подобри външния му вид. Обичайните методи за повърхностна обработка включват боядисване, поцинковане и покритие.
Боядисването е прост и рентабилен метод, който включва нанасяне на слой боя върху повърхността на фланеца. Боята може да бъде избрана въз основа на средата, в която ще работи фланецът. Поцинковането е процес на покриване на фланеца със слой цинк за защита от корозия. Осигурява дълготрайна и ефективна защита от корозия. Покритието е по-усъвършенстван метод за повърхностна обработка, който използва специален материал за покритие, за да осигури повишена устойчивост на корозия и други свойства, като устойчивост на абразия.
Контрол на качеството
По време на целия производствен процес се прилагат стриктни мерки за контрол на качеството, за да се гарантира, че фланците за заваряване на муфата отговарят на изискваните стандарти и спецификации. Контролът на качеството започва с проверката на суровините и продължава през всяка стъпка от производствения процес.
В допълнение към безразрушителното изпитване на заваръчните съединения, други мерки за контрол на качеството включват проверка на размерите, изпитване на твърдост и химически анализ. Проверката на размерите гарантира, че фланецът отговаря на определените изисквания за размер и форма. Изпитването на твърдост се използва за проверка на механичните свойства на метала. Извършва се химически анализ, за да се гарантира, че съставът на материала на фланеца е в определените граници.
Видове фланци и тяхното приложение

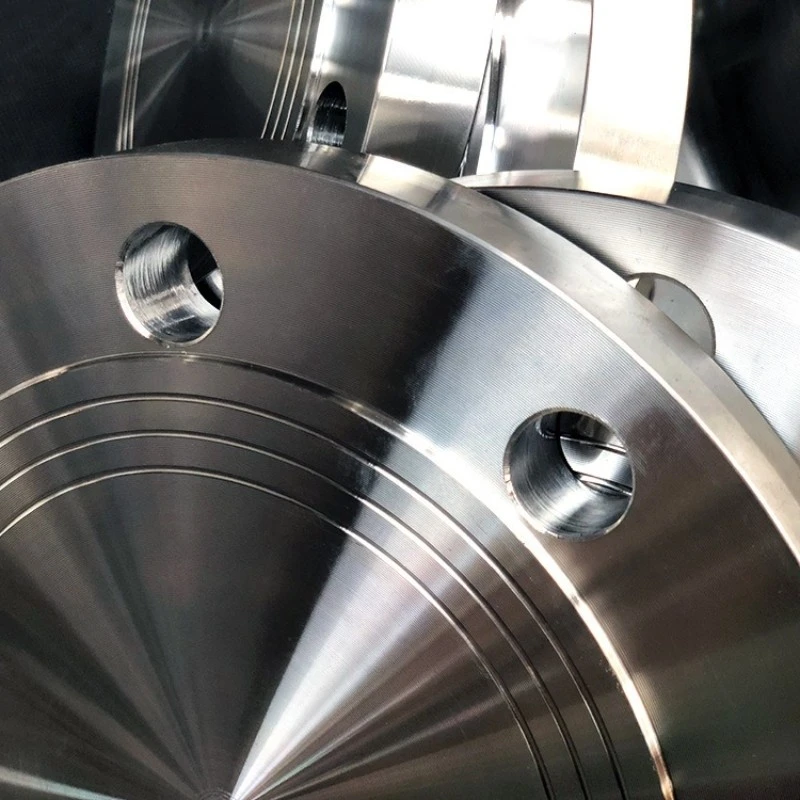

Гнездо - заваръчните фланци са само един вид фланец. Налични са и други видове фланци, всеки със свои уникални характеристики и приложения. например,Сляп фланецсе използва за затваряне на края на тръба, клапан или съд. Често се използва в приложения, където се изисква бъдещ достъп до тръбопровода.Така фланец, или плъзгащ се фланец, е вид фланец, който се плъзга по тръбата и след това се заварява на място. Лесен е за инсталиране и обикновено се използва в приложения с ниско налягане.Редукционен фланецсе използва за свързване на тръби с различни диаметри.
Заключение
Производственият процес на фланци за муфа за заваряване е сложна и прецизна процедура, която изисква високо ниво на експертиза и усъвършенствани производствени техники. Като доставчик на фланци за гнездо за заваряване, ние се ангажираме да предоставяме висококачествени продукти, които отговарят на нуждите на нашите клиенти. Ако сте на пазара за фланци за гнездо за заваряване или всякакви други видове фланци, препоръчвам ви да се свържете с нас за повече информация и да обсъдим специфичните ви изисквания. Ние сме готови да ви помогнем в намирането на правилните фланцови решения за вашите проекти.
Референции
- ASME B16.5 Стандарт за тръбни фланци и фланцови фитинги
- DIN стандарти за фланци
- Наръчник по заваряване, Американско дружество по заваряване
